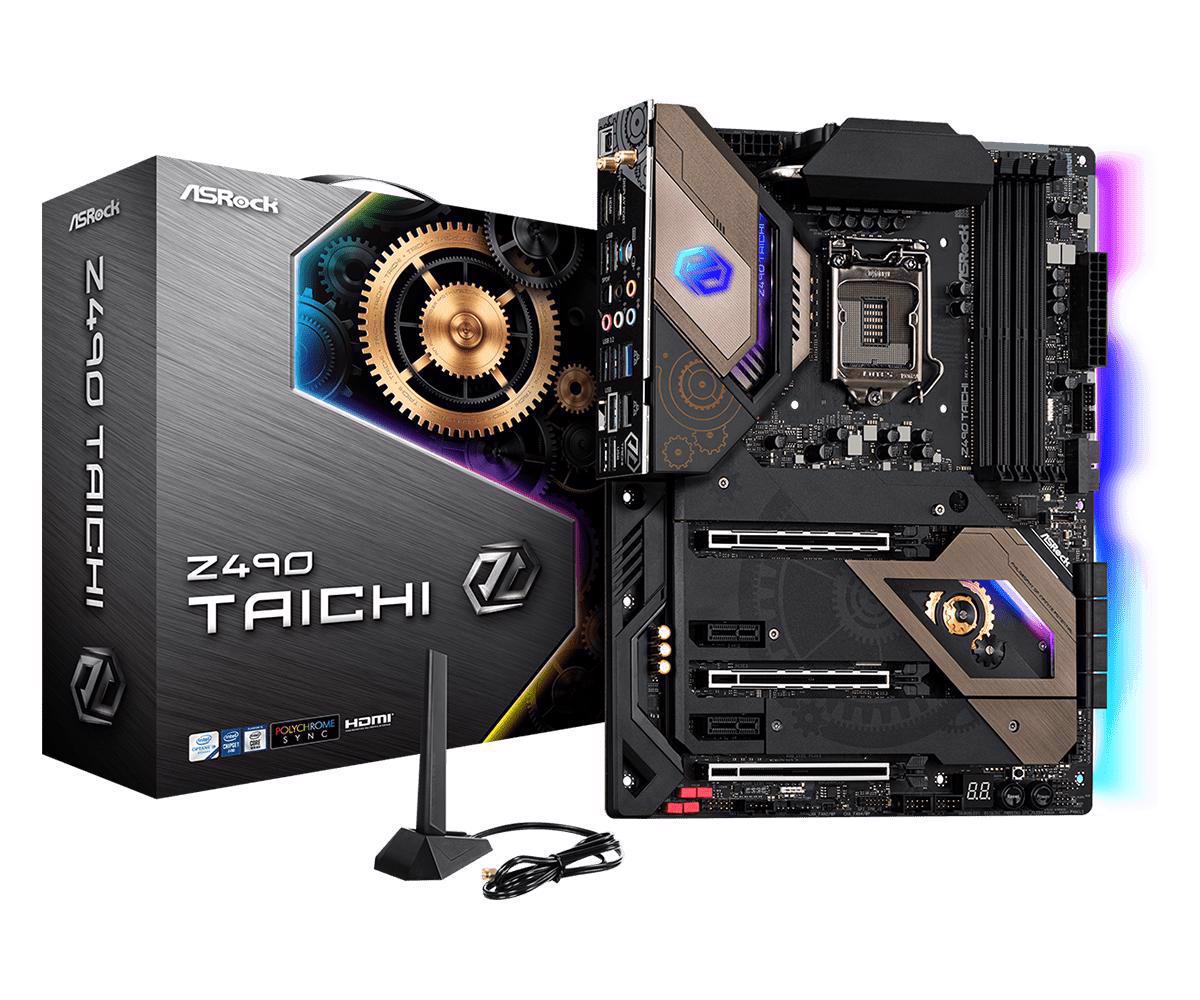

Mainboard Asrock Z490 Taichi

Wireless & Bluetooth - Intel® 802.11ax WiFi Module - Supports IEEE 802.11a/b/g/n/ax - Supports Dual-Band (2.4/5 GHz) - Supports WiFi6 802.11ax (2.4Gbps) - 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology - Supports Bluetooth 5.0 + High speed class II - Supports MU-MIMO

Khe cắm mở rộng

• 3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3/PCIE5: single at x16 (PCIE1); dual at x16 (PCIE1) / x8 (PCIE3); triple at x16 (PCIE1) / x8 (PCIE3) / x4 (PCIE5))*
• 2 x PCI Express 3.0 x1 Slots
• Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
• Supports NVIDIA® and SLI™
• Support NVIDIA® SLI™ with NVIDIA® Quadro graphics cards
• Supports NVIDIA® NVLink™ with dual NVIDIA® GeForce RTX series graphics cards**
• 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ax module (on the rear I/O)
• 15μ Gold Contact in VGA PCIe Slot (PCIE1)

• Hỗ trợ SSD NVMe làm đĩa khởi động

Cầu NVIDIA® NVLink ™ không đi kèm với gói. Vui lòng mua nó từ NVIDIA® nếu cần thiế

Ổ cứng hỗ trợ

• 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17), NCQ, AHCI and Hot Plug*
• 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
• 1 x Ultra M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
• 1 x Ultra M.2 Socket (M2_2), supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
• 1 x Ultra M.2 Socket (M2_3), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

• M2_2, SATA3_0 và SATA3_1 chia sẻ làn. Nếu một trong số chúng được sử dụng, những cái khác sẽ bị vô hiệu hóa.
• Các làn chia sẻ M2_3, SATA3_4 và SATA3_5. Nếu một trong số chúng được sử dụng, những cái khác sẽ bị vô hiệu hóa.
• Các làn đường chia sẻ M2_3, SATA3_4, SATA3_5 và USB32_TC_1. Nếu một trong số chúng đang được sử dụng, USB32_TC_1 sẽ hạ xuống tối đa 16 Gb / s.

Hỗ trợ Công nghệ Intel® Optane ™ (chỉ M2_1 và M2_2) Hỗ trợ SSD NVMe làm đĩa khởi động Hỗ trợ bộ ASRock U

Cổng kết nối (Bên trong)

• 1 x SPI TPM Header
• 1 x Power LED and Speaker Header
• 2 x RGB LED Headers*
• 2 x Addressable LED Headers**
• 1 x CPU Fan Connector (4-pin)***
• 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
• 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
• 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
• 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
• 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
• 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 3 AIC R2.0 Card only)
• 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Intel® Z490) (Supports ESD Protection)
• 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
• 1 x Front Panel Type C USB 3.2 Gen2 Header (Intel® Z490) (Supports ESD Protection)
• 1 x Clear CMOS Button
• 1 x Dr. Debug with LED
• 1 x Power Button with LED
• 1 x Reset Button with LED

• Hỗ trợ tổng cộng lên đến dải đèn LED 12V / 3A, 36W

Hỗ trợ tổng cộng lên đến 5V / 3A, Dải LED 1

* Đầu nối quạt CPU hỗ trợ quạt CPU có công suất quạt tối đa 1A (12W

** Quạt khung gầm / bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W). CPU_FAN2 / WP_3A, CHA_FAN1 / WP, CHA_FAN2 / WP, CHA_FAN3 / WP, CHA_FAN4 / WP, CHA_FAN5 / WP và CHA_FAN6 / WP có thể tự động phát hiện nếu sử dụng quạt 3 pin hoặc 4 pin. CPU_FAN2 / WP_3A hỗ trợ quạt tản nhiệt nước có công suất quạt tối đa 3A (36W

Cổng kết nối (Phía Sau)

• 2 x Antenna Ports
• 1 x PS/2 Mouse/Keyboard Port
• 1 x HDMI Port
• 1 x DisplayPort 1.4
• 1 x Optical SPDIF Out Port
• 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (ReDriver) (Supports ESD Protection)
• 1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s) (ASMedia ASM3242) (Supports ESD Protection)*
• 5 x USB 3.2 Gen1 Ports (Supports ESD Protection)**
• 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
• 1 x BIOS Flashback Button
• HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

M2_3, SATA3_4, SATA3_5 và USB32_TC_1 chia sẻ làn. Nếu một trong số chúng đang được sử dụng, USB32_TC_1 sẽ hạ xuống tối đa 16 Gb / s

USB3_3 là từ Intel® Z490; USB3_12 và USB3_4_5 là từ trung tâm ASMedia ASM1074. Ultra USB Power được hỗ trợ trên các cổng USB3_4_5. Chức năng đánh thức ACPI không được hỗ trợ trên các cổng USB3_4_

Kích cỡ

• ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• 2oz Copper PCB
